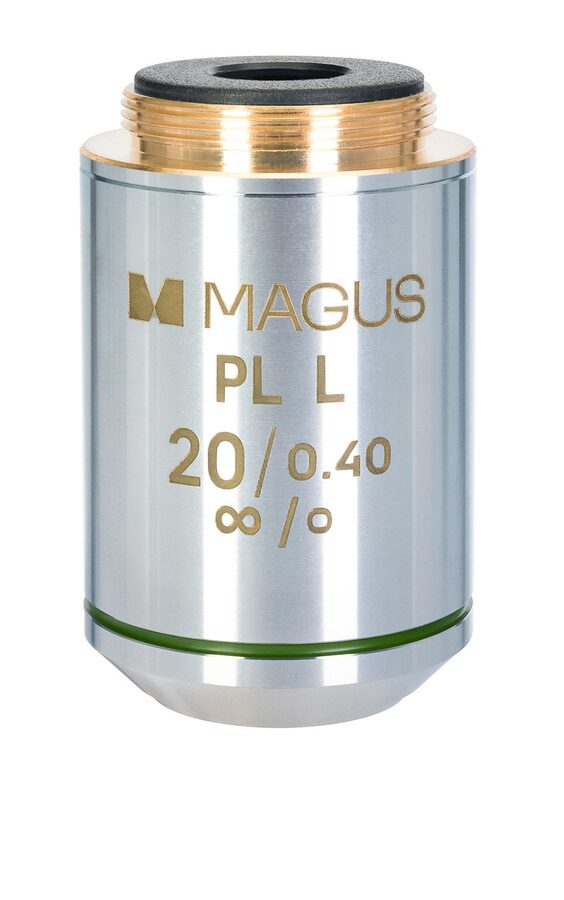

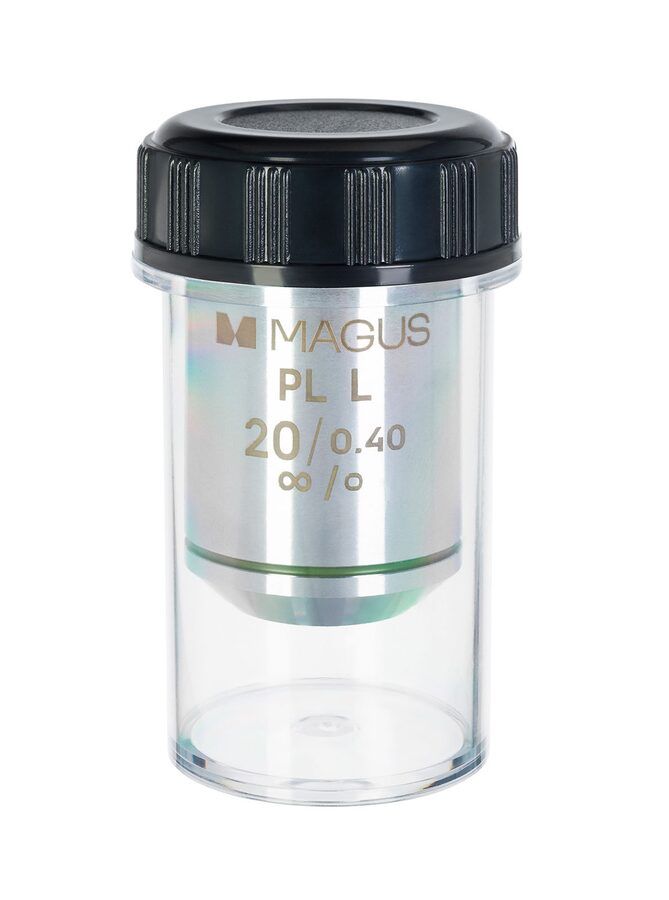

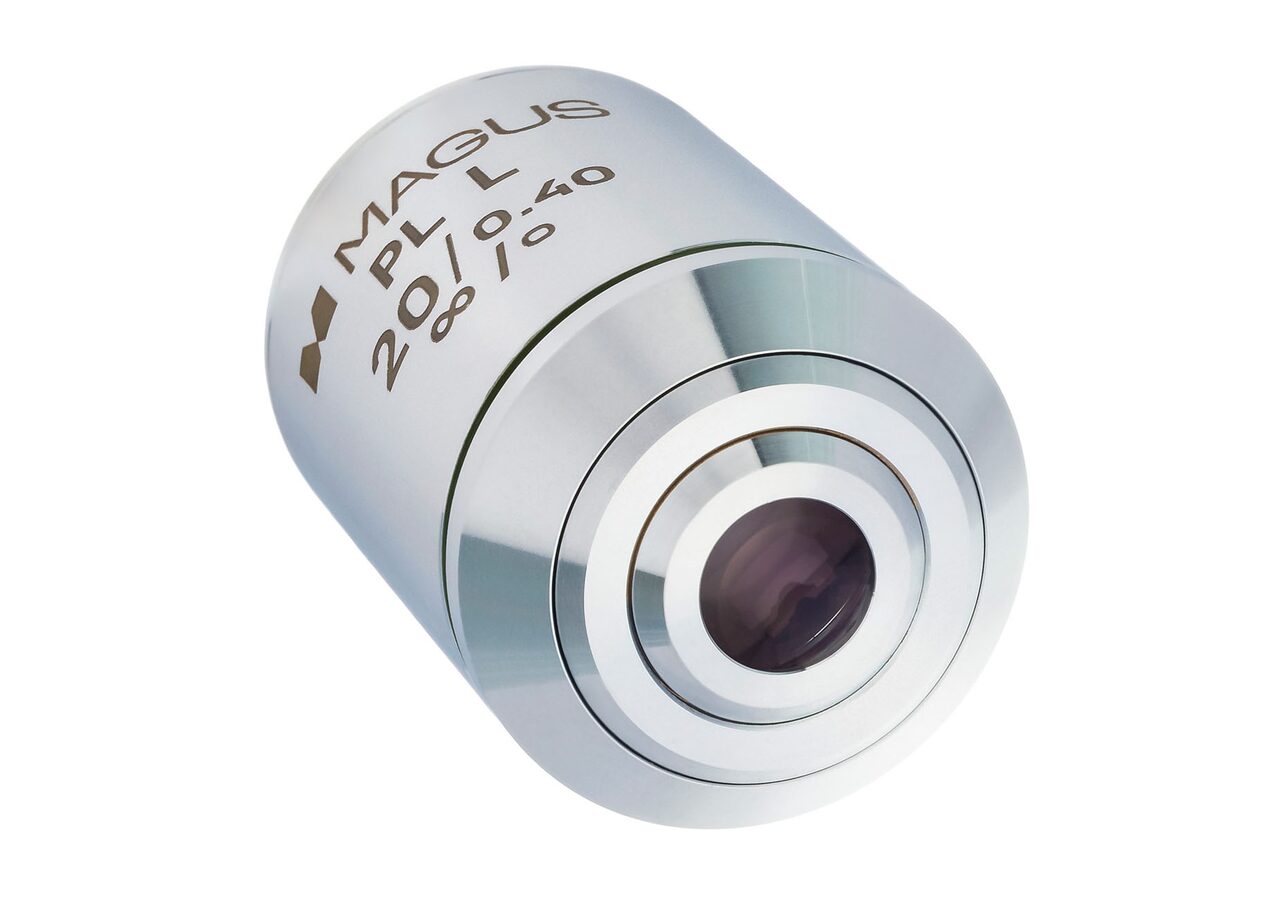

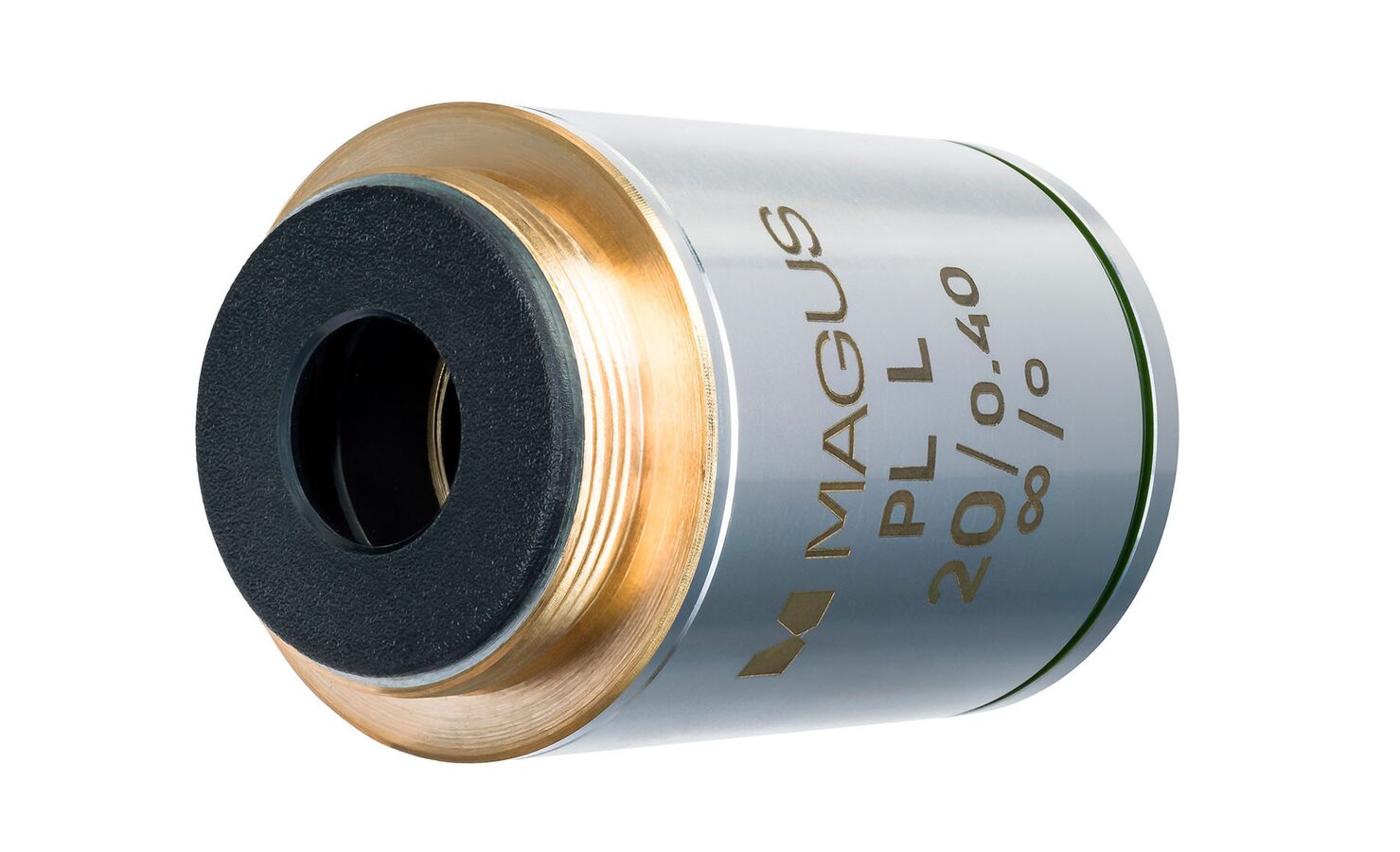

Objektiv s 20násobným zvětšením pro metalurgický mikroskop. Je optimální pro práci s okuláry se zvětšením 10x až 20x. Užitečné zvětšení mikroskopu s tímto objektivem se pohybuje v rozmezí 200–400x; jeho maximální rozlišení je 0,69 µm.
Plošná achromatická optika koriguje zakřivení pole o 90 % a poskytuje jasný, nezkreslený obraz téměř v celém zorném poli. Doporučuje se kombinovat objektiv s okuláry se širokým zorným polem – 22 mm. V kombinaci s okulárem 10x/22 mm získáte zorné pole o průměru 1,1 mm. Chromatická aberace byla korigována pro červenou a modrou barvu a sférická aberace byla korigována pro zelenou barvu.
Metalurgický objektiv vyžaduje provoz bez krycího skla. Studovaný objekt může mít strukturu s velkými výškovými rozdíly a při standardním umístění objektivu hrozí jeho poškození nebo poškození vzorku. Objektiv metalurgického mikroskopu MAGUS 20PLL má proto větší pracovní vzdálenost než standard, a to 8,8 mm.
Objektiv je kompatibilní s mikroskopy s korekcí nekonečna. Jeho parfokalita je 45 mm.
Kompatibilita:
- Metalurgický mikroskop MAGUS Metal 600
- Metalurgický mikroskop MAGUS Metal 630
- Metalurgický mikroskop MAGUS Metal 650
- Metalurgický inverzní mikroskop MAGUS Metal V700
